¿Por qué mi servidor disguise VX4+ con tarjeta VFC HDMI 2.0 NO puede sacar 4 K @ 60 Hz 10 bit 4:4:4?
(…y por qué al Brompton Tessera SX40 —o cualquier procesador con HDMI 2.0— le ocurre exactamente lo mismo)
1 · El espejismo del “HDMI 2.0 lo aguanta todo”
Pregunta: Qué pasa si alguien te promete True 4K 10-bit 4:4:4 sobre HDMI 2.0 en tu Volume (video wall)?

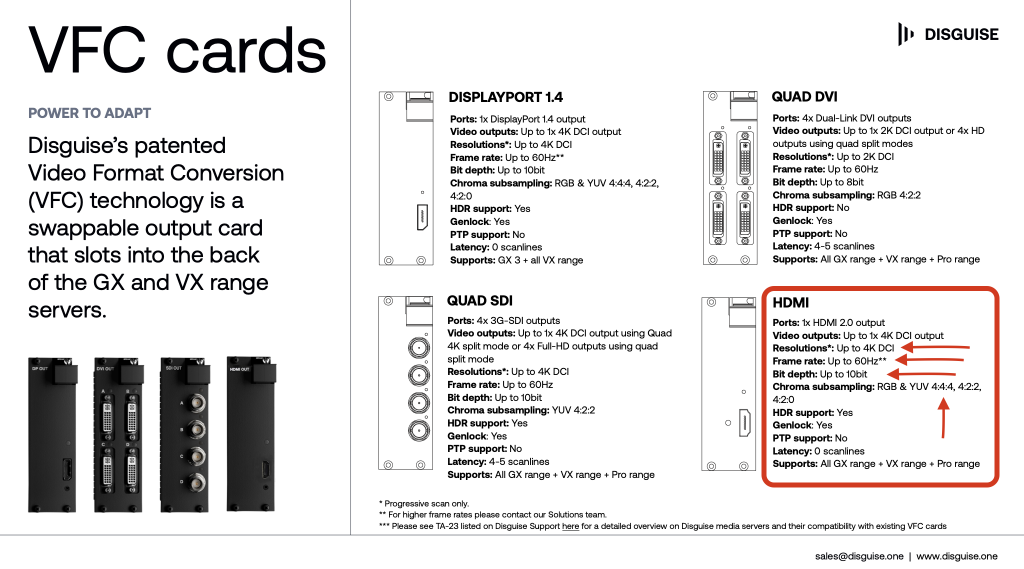

La web de disguise anuncia lo siguiente para sus tarjetas VFC:
“Si el conector pone HDMI 2.0, ¿no soporta hasta 18 Gb/s? ¿Por qué no caben mis 4 K @ 60 Hz 10 bit 4:4:4?”
Porque HDMI 2.0 estipula 18 Gb/s totales, pero:
Codificación 8b/10b (Eight‑bit to Ten‑bit) → por cada 8 bits útiles enviamos 10 por el cable → un 20 % del ancho se va solo en “relleno” de señal. En la vida real solo 14,4 Gb/s son útiles.
Hay que transmitir también los porches de blanking (front porch/back porch + sync pulses) necesarios para reconstruir la imagen; son píxeles “invisibles” que SÍ consumen ancho de banda.
Cálculo ilustrativo para 4 K @ 60 Hz 10 bit 4:4:4 (RGB):
Factor
Valor aproximado
Píxeles activos
3840 × 2160
Profundidad
30 bit (10 bit × 3 canales)
Activos × fps
~14,93 Gb/s
+ Blanking
≈ 20 % extra
+ 8b/10b
×1,25
Total
≈ 21,38 Gb/s
¡Boom! Hemos sobrepasado los 18 Gb/s físicos. Incluso los 14,4 Gb/s reales que puedes utilizar sin añadir el timing (blanking), dicho de otra forma, no se puede enviar.
2 · ¿Qué recortamos entonces?
Bajar profundidad → 8 bit 4:4:4 sí cabe.
Submuestrear → 10 bit 4:2:2 o 4:2:0.
Abandonar HDMI 2.0 → pasarnos a DP 1.4, HDMI 2.1 o 12G‑SDI.
3 · “Pero mi VX4+ se anuncia como 4 × 4K”
Cierto, internamente puede procesar mucho más, pero cada salida VFC HDMI 2.0 está limitada por la misma física. El propio generador EDID (Extended Display Identification Data) del módulo muestra estas combinaciones máximas:
4 K @ 60 Hz 8 bit 4:4:4 ✅
4 K @ 60 Hz 10 bit 4:2:2 ✅
4 K @ 60 Hz 10 bit 4:4:4 ❌
Manual Disguise Designer r27 pág. 1902.

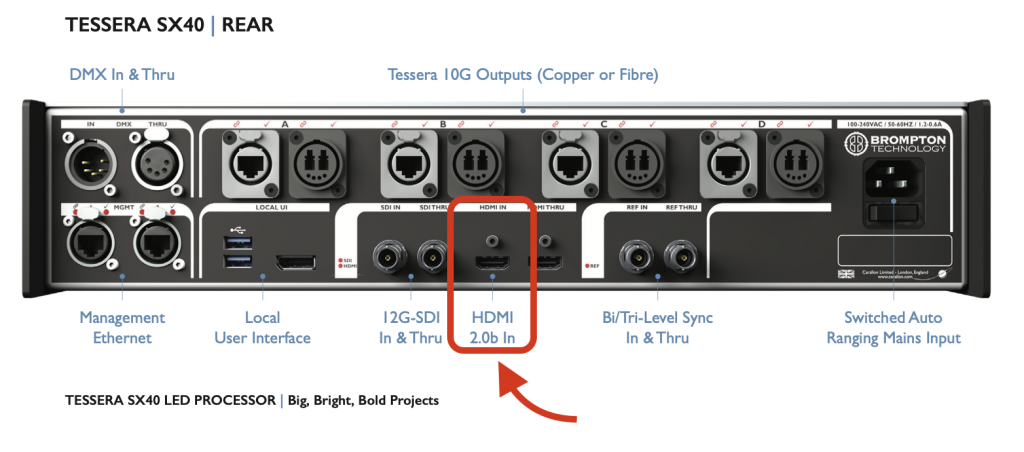

La misma historia con los Brompton Tessera SX40
El procesador Brompton SX40 acepta 600 MHz de pixel‑clock; 4 K @ 60 Hz 10 bit 4:4:4 requeriría ~742 MHz —fuera de rango.
4 · El ejemplo de NovaStar H‑Series

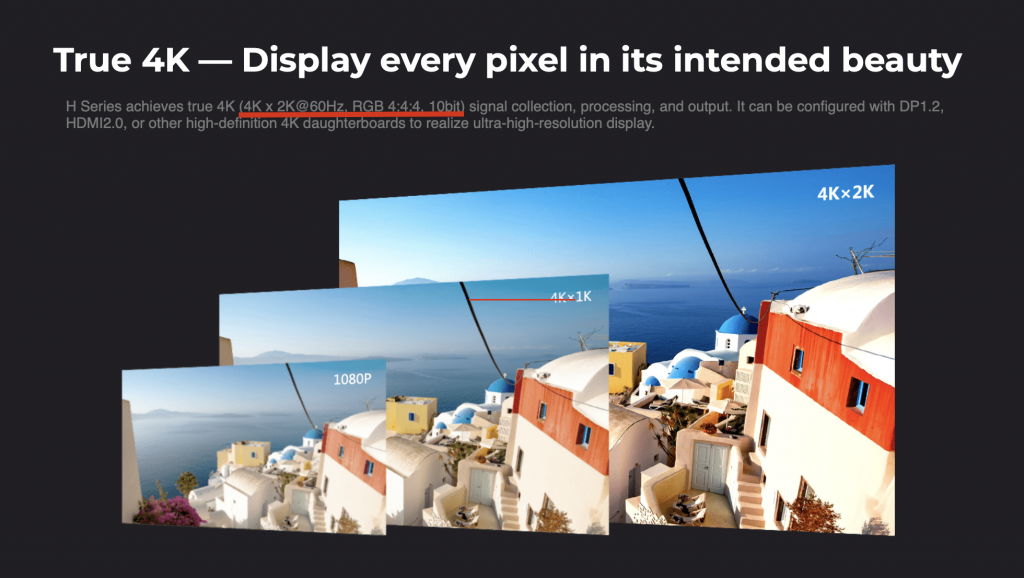

La web presume:
“True 4K — 4K × 2K @ 60 Hz, RGB 4:4:4, 10 bit.”
Procesadores Novastar H Series promoción en su web de las capacidades técnicas.
Matiz importante:
Con HDMI 2.0 la propia H‑Series divide la imagen en dos flujos 2 K. No es un solo cable mágico.
Con DisplayPort 1.2 sí puede salir 4 K @ 60 Hz 10 bit 4:4:4, pero solo usando timings CVT‑RB (Coordinated Video Timings – Reduced Blanking) o CVT‑RB2 que recortan la parte “invisible” de cada línea.
Si tu cadena LED (o la cámara) no acepta ese timing reducido, seguirás topando con la pared de los 18 Gb/s.
5 · Opciones reales en virtual production
Necesidad
Configuración viable
Trade‑offs
HDR limpio
4 K @ 60 Hz 10 bit 4:2:2
Mantienes rango, pierdes algo de crominancia (suele ser imperceptible in‑camera).
Crominancia perfecta
4 K @ 60 Hz 8 bit 4:4:4
Colores finos, pero 256 niveles por canal pueden bandear en Log.
Ambas cosas
Cambiar interfaz → DP 1.4 / 12G‑SDI / HDMI 2.1
Requiere módulos VFC distintos o hardware nuevo.
También puedes reducir el canvas (p. ej. 3840 × 1600) o usar más procesadores para trocear la señal.
6 · No es que los fabricantes mientan…
Los folletos suelen presentar la “mejor cifra” posible; si no leemos la letra pequeña ( por ejemplo, que la señal va en dos cables 2 K o que necesita CVT‑RB2), podemos interpretarlo mal.

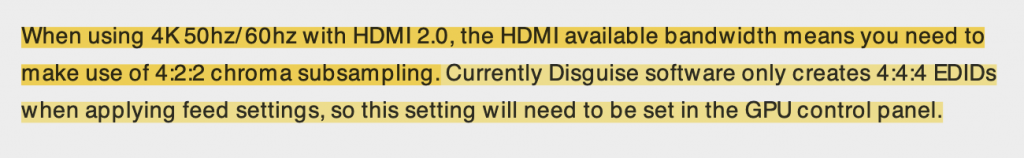

Disguise Designer r27 lo advierte sin rodeos (pág. 1902):
“When using 4K 50 / 60 Hz with HDMI 2.0 you need 4:2:2 subsampling. Designer solo crea EDIDs 4:4:4; ajusta el GPU control panel.”
